問70の正解: アテクノロジ系／システム開発技術

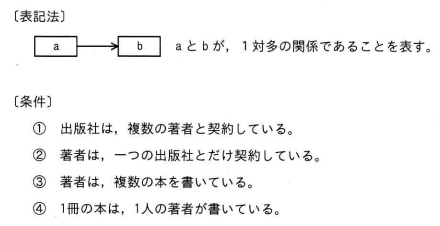

条件①~④を全て満たすとき、出版社と著者と本の関係を示す E-R図はどれか。ここで、E-R図の表記法は次のとおりとする。 [条件] ① 出版社は、複数の著者と契約している。 ② 著者は、一つの出版社とだけ契約している。 ③ 著者は、複数の本を書いている。 ④ 1冊の本は、1人の著者が書いている。
この設問が問うていること
与えられた条件（業務ルール）に基づいて、エンティティ間の多重度を表すE-R図を選択する設問です。
アア正解
選択肢アの解説: 出版社(1)対著者(多)、および著者(1)対本(多)の「1対多」の関係を記号で正しく表現しているため、これが正解です。
イイ
選択肢イの解説: 著者(多)対本(1)など、対応関係の方向が条件と矛盾しているため不適切です。
ウウ
選択肢ウの解説: 出版社(多)対著者(1)など、対応関係の方向が条件と矛盾しているため不適切です。
エエ
選択肢エの解説: すべての対応関係が多対多など、条件の「1」の制約に合致していないため不適切です。
総合解説
E-R図における関係の多重度を読み取る問題です。条件①「出版社は複数の著者と契約」かつ条件②「著者は一つの出版社とだけ契約」より、出版社と著者の関係は【出版社 1 ： 多 著者】となります。また、条件③「著者は複数の本を書く」かつ条件④「1冊の本は1人の著者が書く」より、著者と本の関係は【著者 1 ： 多 本】となります。したがって、出版社から著者へ向かって「1対多」、著者から本へ向かって「1対多」となる記号が用いられている図が正解となります。正解はa（ア）です。
